本安電纜BAVVP3 BAYVP3 BAYP3V
執行標準 本安電纜BAVVP3 BAYVP3 BAYP3V執行企業標準。
本安電纜BAVVP3 BAYVP3 BAYP3V用途
本安電纜BAVVP3 BAYVP3 BAYP3V主要應用于石油、化工等部門的本質安全型設備及系統。它不僅能可靠地傳輸微弱模擬信號和數字信號，而且防干擾性能高，電氣性能穩定，保證了傳輸信號參數的準確性和控制系統的安全運行。
型號、名稱及用途
型號 | 名稱 | 用途 |
BAVVP3 BAVVP3-22 BAYVP3 BAYP3V BAYVP3-22 BAYP3VP3 BAYP3VP3-22 | 銅芯PVC絕緣鋁塑復合帶屏蔽PVC護套本質安全系統用電纜 銅芯PVC絕緣鋁塑復合帶屏蔽鋼帶凱裝PVC護套本質安全系統用電纜 銅芯PE絕緣鋁塑復合帶屏蔽PVC護套本質安全系統用電纜 銅芯PVC絕緣鋁塑復合帶對絞屏蔽PVC護套本質安全系統用電纜 銅芯PE絕緣鋁塑復合帶屏蔽鋼帶凱裝PVC護套本質安全系統用電纜 銅芯PE絕緣鋁塑復合帶雙屏蔽PVC護套本質安全系統用電纜 銅芯PE絕緣鋁塑復合帶雙屏蔽鋼帶凱裝PVC護套本質安全系統用電纜 | 橋架敷設 地埋敷設 橋架敷設 橋架敷設 地埋敷設 橋架敷設 地埋敷設 |
規格
型號 | 額定電壓 | 對數 | 標稱截面 |
BAVVP3 BAYVP3 BAYP3V BAYP3VP3 | 300/500 | 1～18 | 0.5、0.75 、1.0、1.5 |
BAVVP3-22 BAYVP3-22 BAYP3VP3-22 | 300/500 | 4～18 | 0.5、0.75 、1.0、1.5 |
結構簡圖
技術性能
1、 導體直流電阻
標稱截面 | 0.5 | 0.75 | 1.0 | 1.5 |
20℃直流電阻不大于 | 36.8 | 24.5 | 18.1 | 12.1 |
2、70℃時絕緣電阻不小于0.012MΩ·KM。
3、耐電壓性能：線芯間1500V/5min；線芯對地1500V/5min。
4、任一線對工作電容：不大于100μF/KM。
5、任一線對電感電阻比：不大于50μH/Ω。
6、在頻率為50Hz強度為400A/m的外界磁場下，電纜任何一對感應信號值不超過0.5Mv。
7、靜電放電電壓15kV±10﹪，對電纜內任一線芯的耦合系數不大于0.1﹪。
8、輻外電磁場頻率20～200MHz，場強120dB，電場信號衰減不大于50dB。
本品特色

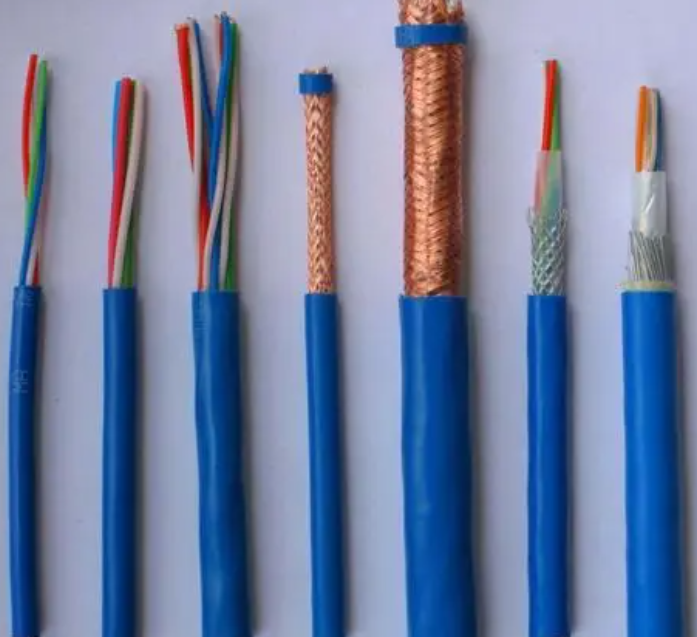

1、 電纜外護套采用藍色作標志，便于識別安裝。
2、 在工藝上提高屏蔽效果，保證儀器儀表的可靠工作。
3、 采用鋁塑復合帶屏蔽，提高電纜安全防爆性能。
使用條件
1、 電纜敷設環境溫度不低于0℃，長期工作溫度不超過70℃電纜不承受運動和沖擊的情況下，允許電纜在環境溫度-40℃～50℃之間運行。
電纜允許彎曲半徑不小于電纜外徑的10倍，對于鎧裝電纜則應不小于電纜外徑的2倍。
