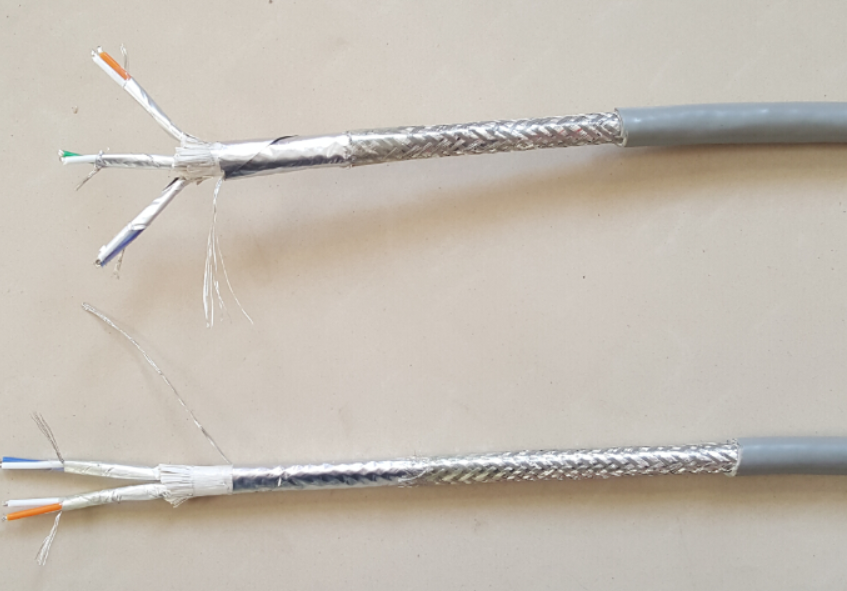

RS485屏蔽雙絞電纜TP-120Ω
RS485屏蔽雙絞電纜TP-120Ω在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則須***采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（for RS485 & CAN） ，而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（for RS485 & CAN） 。
RS485屏蔽雙絞電纜TP-120Ω
特性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，該系列電纜規格很多，請?zhí)峁╇娎|的敷設環境、通信速率、蕞大無中繼傳輸距離等參數，我們將依照具體情況推薦蕞適當?shù)漠a(chǎn)品。一般推薦如下：
普通雙絞屏蔽型電纜 STP-120Ω one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
普通雙絞屏蔽型電纜 STP-120Ω one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
鎧裝雙絞屏蔽型電纜 ASTP-120Ω one pair 12 AWG ，電纜外徑12.3mm左右。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，蕞內層屏蔽一端接地！
|
（1對）2芯型號 |
（2對）4芯型號 |
（3對）6芯型號 |
|
2x0.2 |
4x0.2 |
6x0.2 |
|
2x0.3 |
4x0.3 |
6x0.3 |
|
2x0.5 |
4x0.5 |
6x0.5 |
|
2x0.75 |
4x0.75 |
6x0.75 |
|
2x1.0 |
4x1.0 |
6x1.0 |
|
2x1.5 |
4x1.5 |
6x1.5 |
|
2x2.0 |
4x2.0 |
6x2.0 |
|
2x2.5 |
4x2.5 |
6x2.5 |
|
（4對）8芯型號 |
（5對）10芯型號 |
（6對）12芯型號 |
|
8x0.2 |
10x0.2 |
12x0.2 |
|
8x0.3 |
10x0.3 |
12x0.3 |
|
8x0.5 |
10x0.5 |
12x0.5 |
|
8x0.75 |
10x0.75 |
12x0.75 |
|
8x1.0 |
10x1.0 |
12x1.0 |
|
8x1.5 |
10x1.5 |
12x1.5 |
|
8x2.0 |
10x2.0 |
2x2.0 |
|
8x2.5 |
10x2.5 |
12x2.5 |
